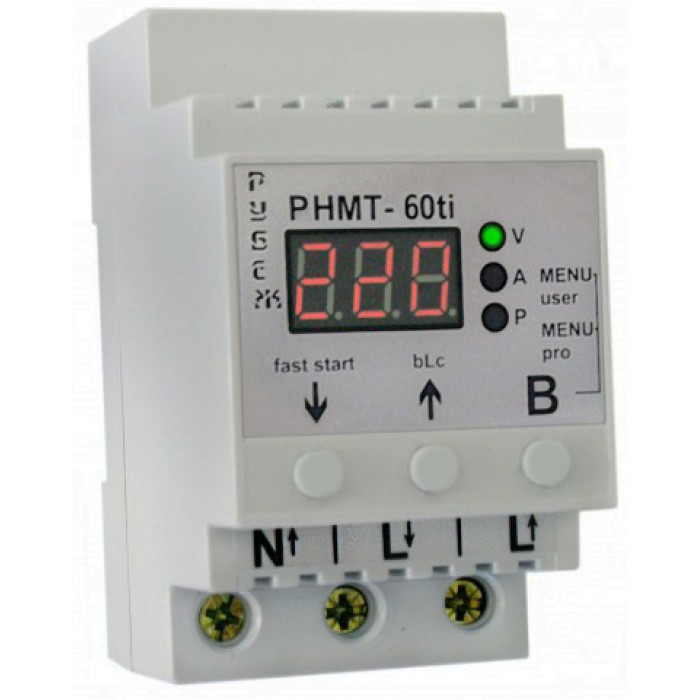

Многофункциональное реле контроля напряжения, тока и мощности РНМТ-60ti Рубеж

Многофункциональное реле контроля напряжения, тока и мощности РНМТ-60ti Рубеж

Реле контроля напряжения, тока и мощности РНМТ-60ti предназначен для контроля напряжения, тока и мощности в сети 220В, и отключения нагрузки, при выходе измеренных значений за установленные границы.
Отличительной особенностью данного реле контроля напряжения, тока и мощности РНМТ-60ti, является измерение и контроль входящего напряжения верхней и нижней полуволны, что позволяет максимально точно отслеживать скачки напряжения, а также наличие высоковольтного импульсного блока питания, выдерживающего колебания напряжения до 500в.

Реле контроля напряжения, тока и мощности РНМТ-60ti запоминает максимальное и минимальное измеренное напряжение, максимальный ток и мощность, имеет память аварийных срабатываний до 99 событий по верхнему и нижнему пределу напряжения, по превышению тока, по превышению мощности, и по внутреннему перегреву. А также двух уровневое отключение по верхнему пределу входящего напряжения; двух уровневое отключение по нижнему пределу входящего напряжения с регулируемой задержкой; отключение по превышению тока и мощности с регулируемой задержкой; задержка включения нагрузки; корректировка показаний вольтметра; гистерезис на включение по верхнему и нижнему пределу напряжения, автоматическое уменьшение яркости дисплея, сброс настроек до заводских установок, блокировку кнопок управления, функцию быстрого старта, защиту от внутреннего перегрева.
Дополнительно реле контроля напряжения, тока и мощности РНМТ-60ti защищает оборудование от импульсных высоковольтных перенапряжений по сети питания. Под импульсным перенапряжением понимается кратковременное, чрезвычайно высокое напряжение между фазой и нолем или фазой и землей с длительностью, как правило, до 1мс.

Для увеличения срока службы реле прибора, коммутация нагрузки осуществляется максимально близко к моменту перехода синусоиды через ноль.

Технические характеристики:
Рабочее напряжение – (100 – 500В)
Температура окружающей среды - (-35 – 55C)
Максимальный ток нагрузки – (60А/220В)
Погрешность вольтметра - 1В
Потребляемая мощность – 1,5Вт
Время отключения по верхнему пределу – U 1 – (0,5сек.), U 2 – (0,04сек.)
Время отключения по нижнему пределу – U_1 – (1 - 10сек.), U_2 – (0,8сек.)
Верхний предел срабатывания - U 1 - (230 – 279В), U 2 – (231 - 280В)
Нижний предел срабатывания - U_1 – (141 – 200В), U_2 – (140 - 199В)
Гистерезис по верхнему и нижнему пределам напряжения – GS – (2 – 10В)
Отключение по превышению тока - А - (10,0 - 60,0А)
Отключение по превышению мощности - Р - (2,20 - 8,8кВт)
Диапазон измерения силы тока – (0,4 - 60,0А)
Точность измерения силы тока – (1 – 60А ± 0,1А), (1А ± 0,2А)
Время задержки отключения по превышению тока и мощности – APt - (5 - 255сек.)
Задержка включения нагрузки – tPL – (5 – 600сек.)
Автоматическое уменьшение яркости дисплея – Lt – (OFF1 – 9мин.)
Сброс всех настроек до заводских установок – есть
Функция быстрого старта-есть
Максимальный разрядный ток варистора – (4,5кА 8/20мкс)
Температура срабатывания по перегреву – (отключение 80оС/вкл. 60оС)
Память отключений по превышению напряжения, тока, мощности и перегреву-до 99 событий
Память максимальных измеренных значений напряжения, тока, мощности-есть
Корректировка показаний вольтметра – Ucr – (+/-20В)
Блокировка кнопок управления-есть
Коммутация нагрузки максимально близко при переходе синусоиды через ноль – есть

Все настраиваемые параметры сохраняются в энергонезависимой памяти, кроме памяти аварийных отключений и максимальных измеренных значений в меню ALr. При отсутствии питания все измеренные значения в этом меню обнуляются.

Параметры установленные по умолчанию:
U 1 – (252В) первый уровень отключения по верхнему пределу входящего напряжения.
U 2 – (265В) второй уровень отключения по верхнему пределу входящего напряжения.
U_1 – (176В) первый уровень отключения по нижнему пределу входящего напряжения.
U_2 – (155В) второй уровень отключения по нижнему пределу входящего напряжения.
А – (35.0А) предел срабатывания по превышению тока.
Р – (7.7кВт) предел срабатывания по превышению мощности.
TPL – (5сек.) время задержки включения.
GS – (3В) гистерезис на включение по верхнему и нижнему пределу напряжения.
U_t – (2сек.) задержка на отключение, по нижнему пределу напряжения для меню U_1.
APt – (60сек.) задержка на отключение, при превышении тока или мощности.
Lt – (OFF) автоматическое уменьшение яркости дисплея.

Гарантия 3 года.
