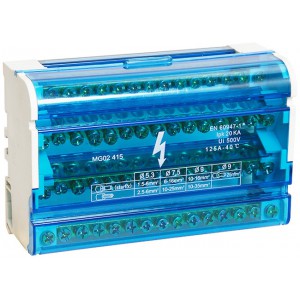

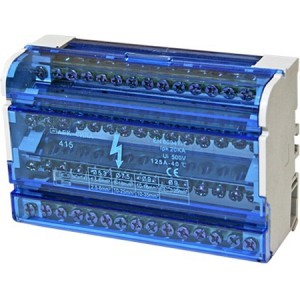

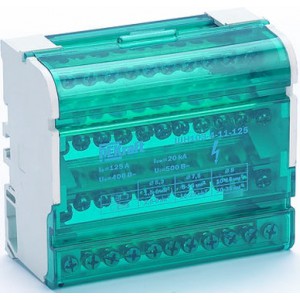

Шины нулевые в корпусе, кросс - модули, или модульные распределительные блоки, предназначены для соединения и распределения проводов в электрических распределительных щитах, на различном электротехническом оборудовании. Позволяют удобно, надежно, и аккуратно выполнять электромонтажные работы. Кросс - модули универсальны и просты в использовании, поэтому чаще всего их используют для монтажа модульного щитового оборудования, потому что монтаж с помощью винтов исключает вероятность некачественного или неплотного соединения проводов.

Основными функциями кросс - модулей являются: подключение и распределение отходящих линий, распределение электрического питания от одного источника на несколько потребителей, а также соединение нескольких заземляющих проводов от конечных потребителей с одним центральным заземляющим проводом.

В корпусе такого кросс - модуля закреплено необходимое для распределения количество изолированных друг от друга латунных шин, что исключает вероятность возникновения короткого замыкания, с нужным количеством винтовых клемм. Модульные распределительные блоки бывают как на один полюс, так и многополюсными, а шины этих блоков изготавливаются из латуни или из электротехнической меди. Такие распределительные шины чаще всего применяются к установке в трёхфазных щитах, если нужно иметь возможность переключения нагрузки с одной фазы на другую, не внося при этом изменений в конфигурацию других соединений.

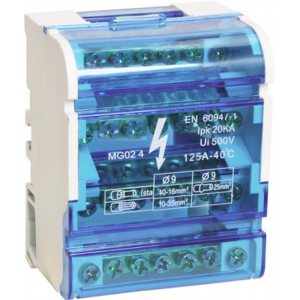

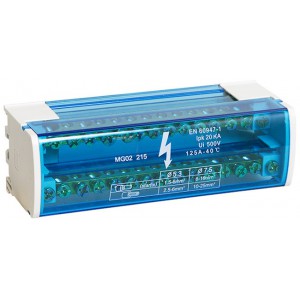

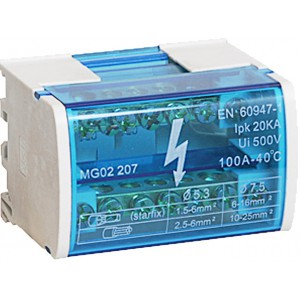

Удобно использовать такой модуль в щитке с тем, чтобы подавать с него фазу и ноль на отдельные группы автоматов, а не подключать три кабеля в один зажим одного автоматического выключателя. Таким образом можно с уверенностью сказать, что нулевые шины в корпусе - это компактный, удобный и безопасный способ распределения питания от центрального кабеля на несколько потребителей. Кросс - модули изготавливаются с двумя или четырьмя шинами, которые рассчитаны на токи до 125А. Устанавливаются на DIN – рейку или на панель щитка двумя винтами. Каждая шина отдельно изолирована.

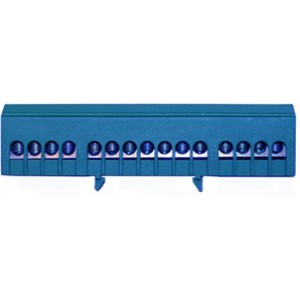

Кросс - модуль отлично выполняет функцию переходной соединительной колодки, когда для кабеля большого сечения провода нужно подключить несколько жил малого сечения провода. Это так называемые нулевые шины в корпусе. С их помощью можно присоединить от двух до четырех нулевых или заземляющих проводов. Также они включают в себя соответствующее количество нулевых шин с набором отверстий различного диаметра и пластиковый корпус. Для вводного кабеля, в отличие от отходящих, диаметр входного отверстия может быть до 25 миллиметров.

Сами блоки, как правило, снабжены крышками, иногда даже с отверстиями для удобной протяжки прижимных винтов клемм. Винты большого сечения иногда идут под шестигранный ключ, что дает возможность при монтаже приложить большее усилие для фиксации соединения. Это имеет важное значение, так как вводные провода несут на себе самую большую нагрузку, что, при плохом зажиме, может вызвать возгорание. Безопасное крепление клемм на расстоянии друг от друга препятствует их замыканию. Корпус и крышка кросс модуля изготовлены из самозатухающего пластика, который не поддерживает горение.

Кросс модули удобно размещаются в ограниченном пространстве электрощита, и могут быть размещены как на DIN - рейке, так и на монтажной панели при помощи винтов. Установка кросс модуля на DIN - рейку значительно упрощает труд монтажника.
