Модульный автоматический выключатель

Автоматический выключатель - это механический коммутационный аппарат, который включает, проводит и отключает электрические токи по электрической цепи, а также может включать, проводить и отключать токи в аномальном состоянии электрической цепи, например при перегрузке и токах короткого замыкания.

Автоматические выключатели LEGRAND RX3 и TX3, EATON PL4, HAGER, SCHNEIDER ELECTRIC «Домовой» ВА63, CHINT DZ-47 предназначены для многоразовой защиты электрических цепей от перегрузок и токов короткого замыкания. Некоторые модели обеспечивают защиту от недопустимого снижения уровня напряжения. Главным конструктивным отличием автоматического выключателя от пробки с плавким предохранителем является возможность его многократного использования, после выполнения защитных функций.

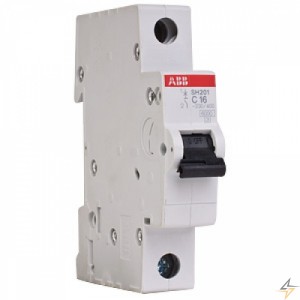

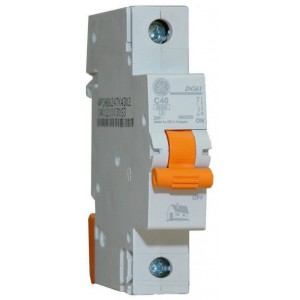

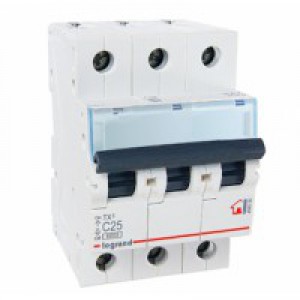

Автоматический выключатель LEGRAND RX3 и TX3, EATON PL4, HAGER, SCHNEIDER ELECTRIC «Домовой» ВА63, CHINT DZ-47 согласно конструкции выполнен в диэлектрическом корпусе, который не пропускает электрическую энергию и не поддерживает горение. Автоматический выключатель, рассчитанный на небольшие, проходящие через него токи, имеет модульную конструкцию с креплением для монтажа на DIN - рейку. Включение и выключение верх и вниз производится специальным рычажком, провода для подключения подсоединяются к винтовым клеммам. Защелка на подошве надежно закрепляет корпус выключателя на DIN - рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю). Прохождение тока в электрической цепи осуществляет контактная группа, состоящая из подвижного и неподвижного контактов. На контактах находятся напайки из технического серебра, что значительно увеличивает срок службы контактной группы. Подвижный контакт подпружинен, и это очень важно, так как пружина обеспечивает усилие нажатия контактов во включённом состоянии и быстрое их размыкание в следствии расцепления механизма с помощью одного из двух механизмов расцепления: теплового или электромагнитного.

Механизм теплового расцепления представляет собой биметаллическую пластину, которая нагревается протекающим через нее электрическим током. При прохождении тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие механизм размыкания контактной группы. Время срабатывания на отключение зависит от силы тока и может быть от секунд до часа. Минимальный ток, при котором должен срабатывать механизм теплового расцепления, составляет 1,45 от номинала теплового расцепления. Настройка тока срабатывания производится регулировочным винтом, который находится внизу автоматического выключателя, возле его защелки. В отличие от плавкого предохранителя, который при перегрузке перегорает, автоматический выключатель после отключения готов к следующему использованию после остывания пластины.

Механизм электромагнитного расцепления (отсечка) – механизм расцепления мгновенного действия, представляет собой механизм, подвижный сердечник которого находится внутри катушки, также может приводить в действие механизм расцепления контактной группы. Ток, проходящий через выключатель, протекает по обмотке соленоида и вызывает втягивание сердечника при превышении заданного порога тока. Механизм электромагнитного расцепления, в отличие от теплового, срабатывает очень быстро (доли секунды), но при значительно большем превышении тока: в 2?10 раз от номинала, в зависимости от типа (автоматические выключатели делятся на типы (классы) B, C и D в зависимости от чувствительности механизма мгновенного расцепления). Механизм, приводящий в движение контактную группу, после отключения автоматического выключателя, возникшее по причине короткого замыкания, некоторое время не сможет замкнуть контакты и пропускать электрический ток. Во время расцепления контактов может возникнуть электрическая дуга, поэтому контактная группа имеет особую форму и находится с рядом с камерой для гашения дуги.

Автоматические выключатели LEGRAND RX3 и TX3, EATON PL4, HAGER, SCHNEIDER ELECTRIC «Домовой» ВА63, CHINT DZ-47 различаются:

Постоянного и переменного тока.

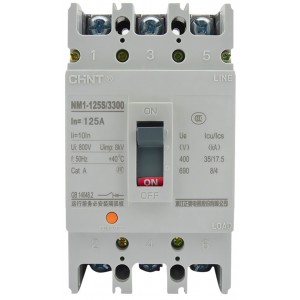

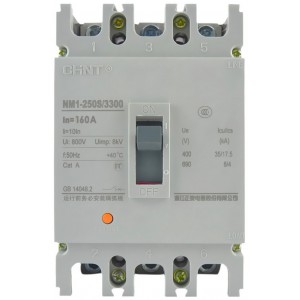

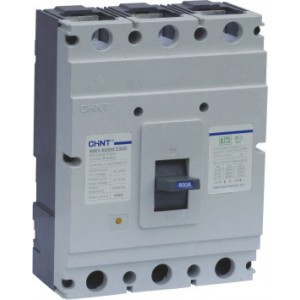

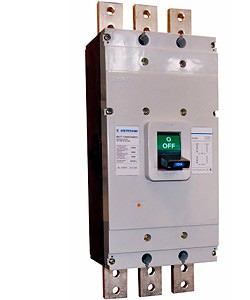

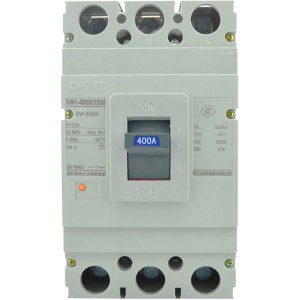

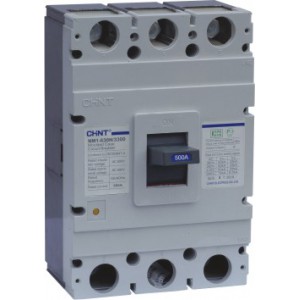

По конструкции: воздушные автоматические выключатели от 800 А до 6300А, выключатели в литом корпусе от 10 А до 2500 А, модульные автоматические выключатели с номинальным током от 0,5 А до 125 А.

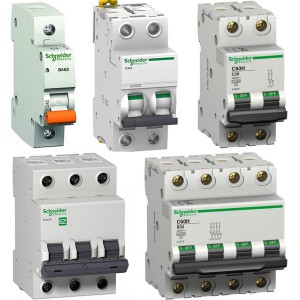

По количеству полюсов: одно,- двух,- трёх,- и четырёх полюсные.

По характеристики выдержки отключения тока: без выдержки времени; с выдержкой времени, независимой от тока; с выдержкой времени, обратно зависимой от тока; с сочетанием указанных характеристик.

По возможности пристраивания свободных контактов: с дополнительными контактами; без дополнительных контактов.

По способу присоединения проводов: заднее присоединение; переднее присоединение; комбинированное присоединение (верхние зажимы с задним присоединением, а нижние — с передним присоединением или наоборот); с универсальным присоединением (передним и задним).

По виду установки: выкатные с возможностью присоединения провода вставляя его в автоматический выключатель; стационарные.

Селективные, неселективные.

По характеристикам привода: ручной; двигательный; пружинный.

Отключение автоматического выключателя может происходить без выдержки времени или с выдержкой. По собственному времени отключения (промежуток времени от момента, когда контролируемый параметр электрического тока превысил установленное для него значение, до момента размыкания контактной группы) различают обычные выключатели с временем отключения от 0,02 до 1 с, выключатели с выдержкой времени (селективные) и быстродействующие выключатели с временем отключения менее 0,005 с.

Обычные и селективные автоматические выключатели токоограничивающим действием не обладают. Быстродействующие выключатели, так же как плавкие предохранители, обладают токоограничивающим действием.

Селективные автоматические выключатели осуществляют селективную защиту электрических сетей, с задержкой отключения, путём установки автоматических выключателей с разными выдержками времени отключения : наименьшей задержкой на отключение у потребителя и постепенно возрастающей при приближении к источнику питания.

Автоматические выключатели имеют следующие характеристики:

Ток мгновенного расцепления при коротком замыкании.

Автоматические выключатели LEGRAND RX3 и TX3, EATON PL4, HAGER, SCHNEIDER ELECTRIC «Домовой» ВА63, CHINT DZ-47 делятся на следующие типы (классы) по току мгновенного расцепления:

Тип B: свыше 3·до 5·номиналов включительно.

Тип C: свыше 5·до 10 номиналов включительно.

Тип D: свыше 10 до 20·номиналов включительно.

У некоторых европейских производителей имеется дополнительный тип A (свыше 2·до 3·номиналов включительно).

Биметаллическая пластина – лента, состоящая из двух металлических полос, изготовленных из разных материалов, с разными коэффициентами теплового расширения. В автоматическом выключателе она выполняет роль механизма теплового расцепления при перегрузке. Две полосы не сплавлены между собой, а скреплены с одного конца пайкой или сваркой. Другие концы закреплены неподвижно. Сверху на нее надето кольцо, соединенное с механизмом, приводящим в движение контактную группу. Биметаллическая пластина присоединяется в цепь последовательно с электрической нагрузкой. В результате её нагревания электрическим током, возникающим в результате перегрузки электрических цепей, пластина изгибается в сторону металла с меньшим коэффициентом теплового расширения, тянет на себя кольцо, создает размыкание контактной группы и отключение автоматического выключателя.

Технические характеристики автоматических выключателей LEGRAND RX3 и TX3, EATON PL4, HAGER, SCHNEIDER ELECTRIC «Домовой» ВА63, CHINT DZ-47 проверяют в ходе испытаний на заводах изготовителях. На сколько качественно нанесена маркировка, надежность затягивания винтов, токопроводящих частей и соединений внутри аппаратов, надежность выводов для внешнего подключения проводов, защита от электрических ударов, устойчивость к превышению температуры, характеристика расцепления (класс B, C, D), механическая и коммутационная износостойкость, устойчивость к токам короткого замыкания, стойкость против механических толчков и ударов, стойкость против нагрева и огня, устойчивость к воздействию агрессивных сред. После тестирования на контактной группе, в месте смыкания контактов, визуально просматривается подгоревший пятачок серебряной напайки.

Автоматические выключатели LEGRAND RX3 и TX3, EATON PL4, HAGER, SCHNEIDER ELECTRIC «Домовой» ВА63, CHINT DZ-47 производятся одно,- двух,- трёх - или четырёх полюсными и имеют следующие конструктивные узлы: главной контактной системы для гашения дуги, привода, расцепляющего устройства (контактная группа), механизмов расцепления и вспомогательных контактов.

При подборе автоматических выключателей LEGRAND RX3 и TX3, EATON PL4, HAGER, SCHNEIDER ELECTRIC «Домовой» ВА63, CHINT DZ-47 учитывается номинальная нагрузка и сечение провода, на который они будут устанавливаться. Это имеет большое стратегическое значение: если автоматический выключатель устанавливается на провод, сечение которого не соответствует нагрузке, рассчитанную на автоматический выключатель, то при перегрузке может выгореть входное отверстие. При этом может произойти пожар. Если не правильно рассчитана нагрузка, то он будет либо часто отключаться, либо служить рубильником, не корректно выполнять свои функции.

Контактная система может быть трёхступенчатой (с главными, промежуточными и контактами для гашения дуги), двухступенчатой (с главными и контактами для гашения дуги) и при использовании металлокерамики одноступенчатой. Система для гашения дуги состоит из камер с узкими щелями или из камер с решётками для гашения дуги. Комбинированные устройства для гашения дуги — щелевые камеры в сочетании с решеткой для гашения дуги применяют для гашения образовавшейся дуги при больших токах, конструктивно используются в производстве промышленной автоматики, на большие токи.

Для каждого вида автоматического выключателя существует максимальный предельный ток короткого замыкания, который гарантированно не приводит к выходу его из строя. Превышение этого тока может вызвать подгорание или сваривание контактной группы. Например, у популярных серий бытовых автоматов при токе срабатывания 6-50 А предельный ток обычно составляет от 1000 до 10000 А.

Автоматические выключатели LEGRAND RX3 и TX3, EATON PL4, HAGER, SCHNEIDER ELECTRIC «Домовой» ВА63, CHINT DZ-47 изготовляют с ручным и двигательным приводом, в стационарном или выдвижном исполнении. Привод автоматического выключателя предназначен для включения и отключения и может быть ручным, (воздействует на клавишу) и дистанционным (электромагнитным, пневматическим). Первый одевается на лицевую панель, и с помощью механизма ручного привод, состоящего из стержня и специально расположенного колесика, путем поворота ручки, осуществляет включение и отключение автоматического выключателя. Второй устанавливается внутри аппарата и выполняет свои функции благодаря воздействию электричества или воздуха.

Автоматические выключатели для размыкания контактов и отключения имеют механизмами расцепления. Они бывают электромагнитными, электронными, микропроцессорными. Они предназначены для отключения автоматического выключателя через механизм расцепления при многократно возрастающих токах короткого замыкания, перегрузках и исчезновении напряжения в цепи. Механизм расцепления предназначен для мгновенного отключения автоматического выключателя, а также для недопущения повторного включения автоматического выключателя на короткое замыкание.

Селективные автоматические выключатели - это автоматические выключатели с выдержкой времени (задержкой на отключение) от 0,25 до 0,6 секунд при электромагнитной защите (отсечке). Как правило, устанавливаются по схеме первыми, на ввод в различные помещения. Такие выключатели в сочетании с выключателями с мгновенной отсечкой. Установленные по схеме после них, позволяют строить селективное (последовательное) срабатывание при коротких замыканиях. Если в цепи происходит короткое замыкание, первым отключается аппарат, находящийся ближе к источнику.
